4-3. 그래픽 가상화 설치 및 설정 - 공유모드(vDGA)

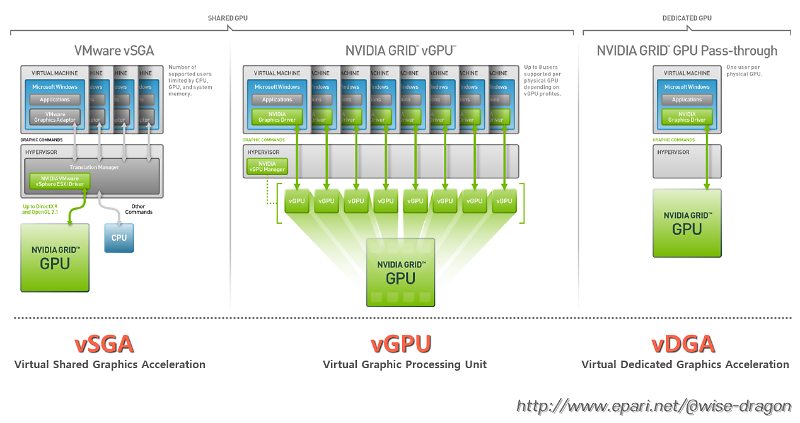

[ ESXI 호스트의 단일 물리적 GPU를 단일 가상 시스템 전용 사용하는 방식(PCI Pass-through) ]
그래픽 카드에 대한 액세스를 VM이 직접 통신을 하면서 명령어를 처리합니다. 그래픽카드 제조사(밴더)의 드라이버를 그대로 사용할수 있게 되면서 vSGA와 같은 제약사항 없다
단점은 GPU 하나당 VM 한개만 사용가능합, 여러개의 VM을 운영하려면 여러개의 그래픽 카드가 필요하므로 확장성에 제약이 발생
ESXi(하이퍼바이저) 호스트에서 GPU를 패스스루를 활성화 하게되면 더이상 ESXI가 액세스를 하지않고 VM이 제어하게 된다
GRID K2를 기준으로는 그래픽카드에 GPU가 2개 이므로 최대 2대의 VM을 동시에 (Pass-through 방식) 운용 가능합니다.
- 가용 가능한 최대 VM갯수는 그래픽 카드 당 무조건 1개만 가능
- 지원 대상 OS : Windows, Linux, Mac OS X(해킨토시) 등등 지원 가능합니다.
- 지원 대상 그래픽 카드 : 거의 대부분의 그래픽카드 모두를 지원 가능합니다.

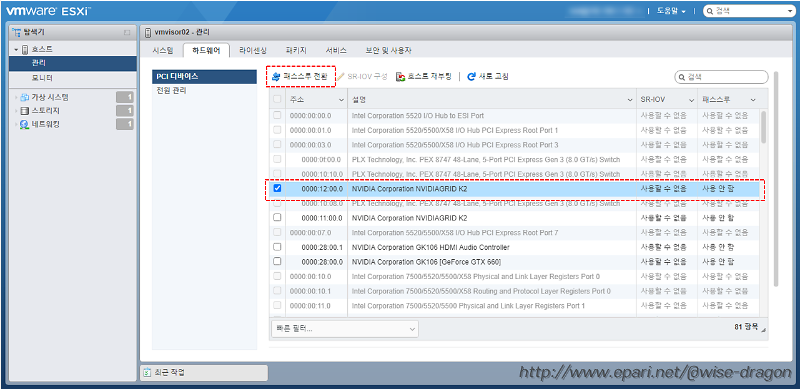

1. ESXI 호스트의 그래픽 설정 (Pass-Through 전환) - 전용 할당 전환

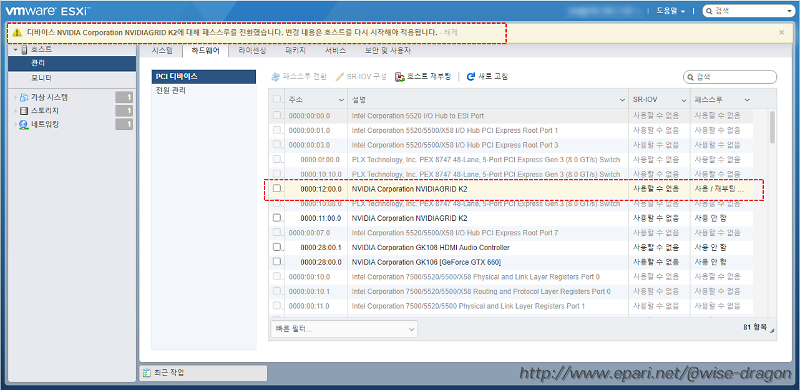

2. ESXI 호스트의 그래픽 설정 (Pass-Through 전환) - 전용 할당 전환
- ESXI 호스트 재시작

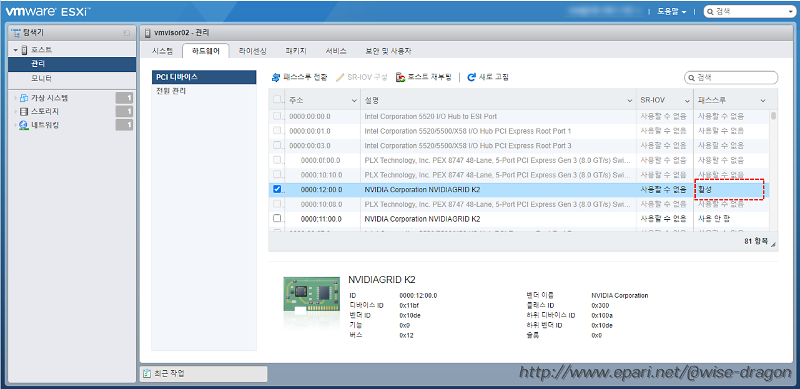

3. ESXI 호스트의 그래픽 설정 (Pass-Through 전환) - 전용 할당 전환 확인
- ESXI 패스스루 적용 후 활성 상태 확인

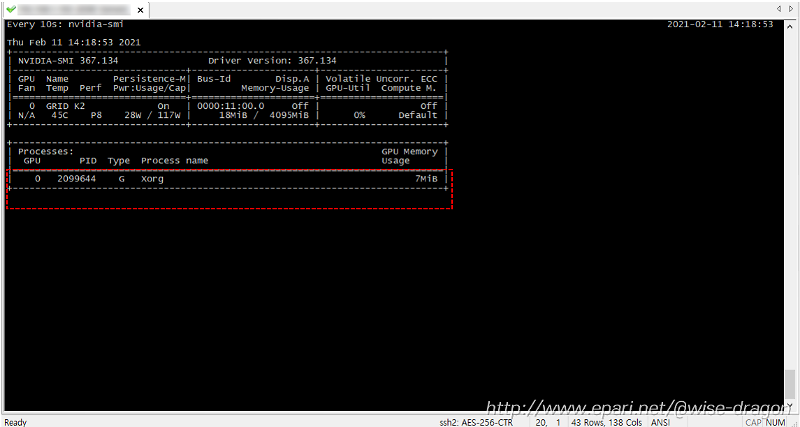

4. ESXI 호스트의 그래픽 설정 (Pass-Through 전환) - 전용 할당 nvidia-smi
- 패스스루로 전환 하면 더이상 ESXI호스트에서 GPU를 관리 하지 않기때문에 Processes항목에 GPU는 1개만 보입니다.

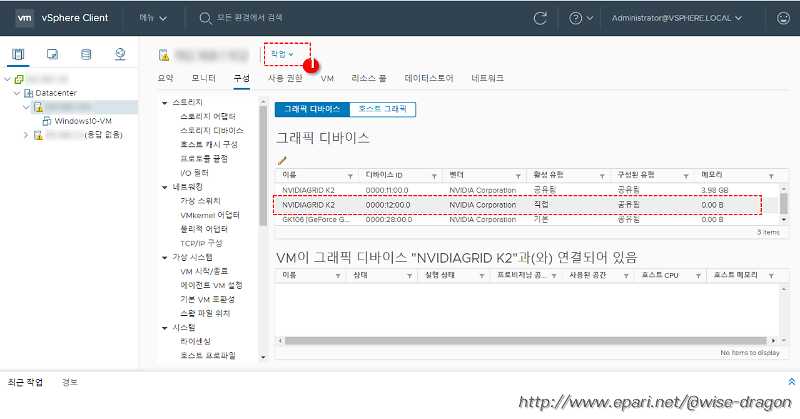

5. vSphere의 VM 게스트 그래픽 설정 (Pass-Through 전환) - 설정 편집
- 작업 > VM 게스트 설정 편집

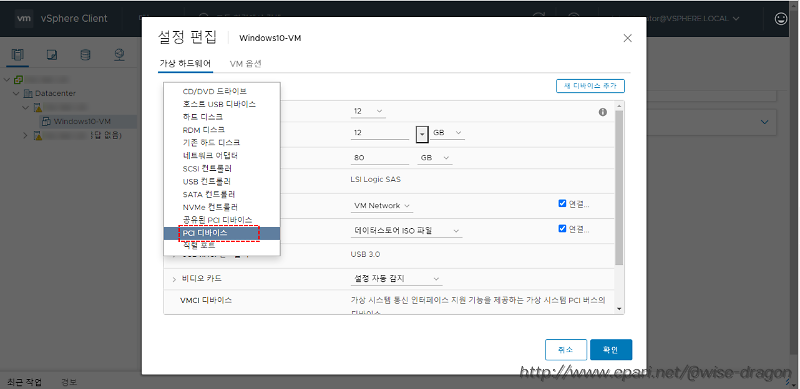

6. vSphere의 VM 게스트 그래픽 설정 (Pass-Through 전환) - PCI 디바이스 추가

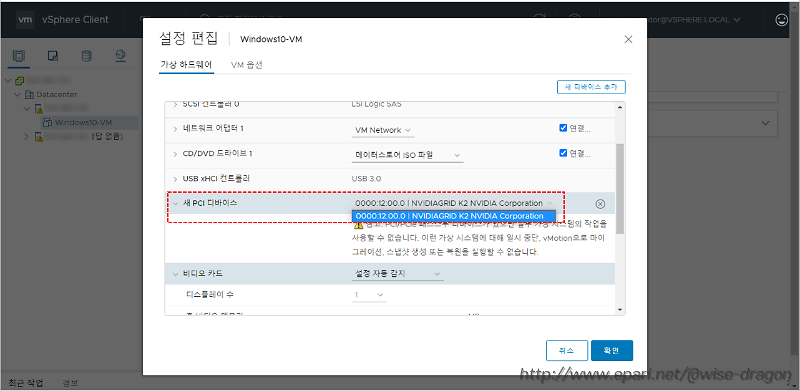

7. vSphere의 VM 게스트 그래픽 설정 (Pass-Through 전환) - PCI 디바이스 선택

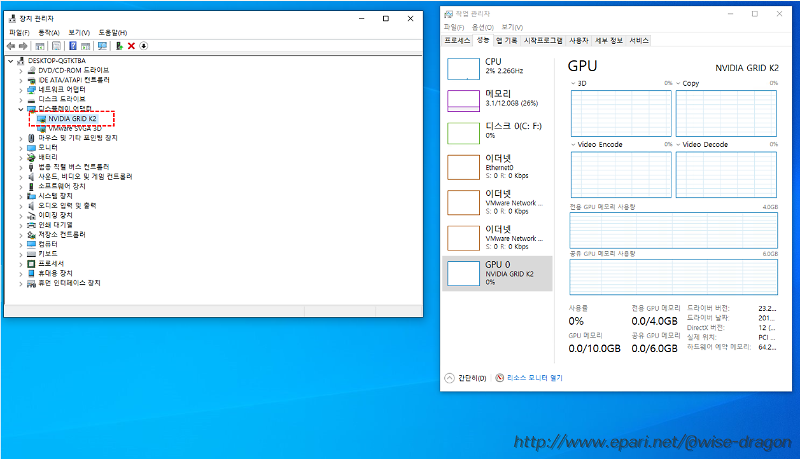

8. VM 게스트 OS의 장치 관리자 (Pass-Through 전환) - 그래픽 드라이버 설정 확인
VM 게스트 OS 드라이버 설치
- Win게스트 드라이버 : 370.41_grid_win7_win8_32bit_international.exe
- Win게스트 드라이버 : 370.41_grid_win7_win8_server2008R2_server2012R2_64bit_international.exe
- Win게스트 드라이버 : 370.41_grid_win10_32bit_international.exe
- Win게스트 드라이버 : 370.41_grid_win10_server2016_64bit_international.exe
